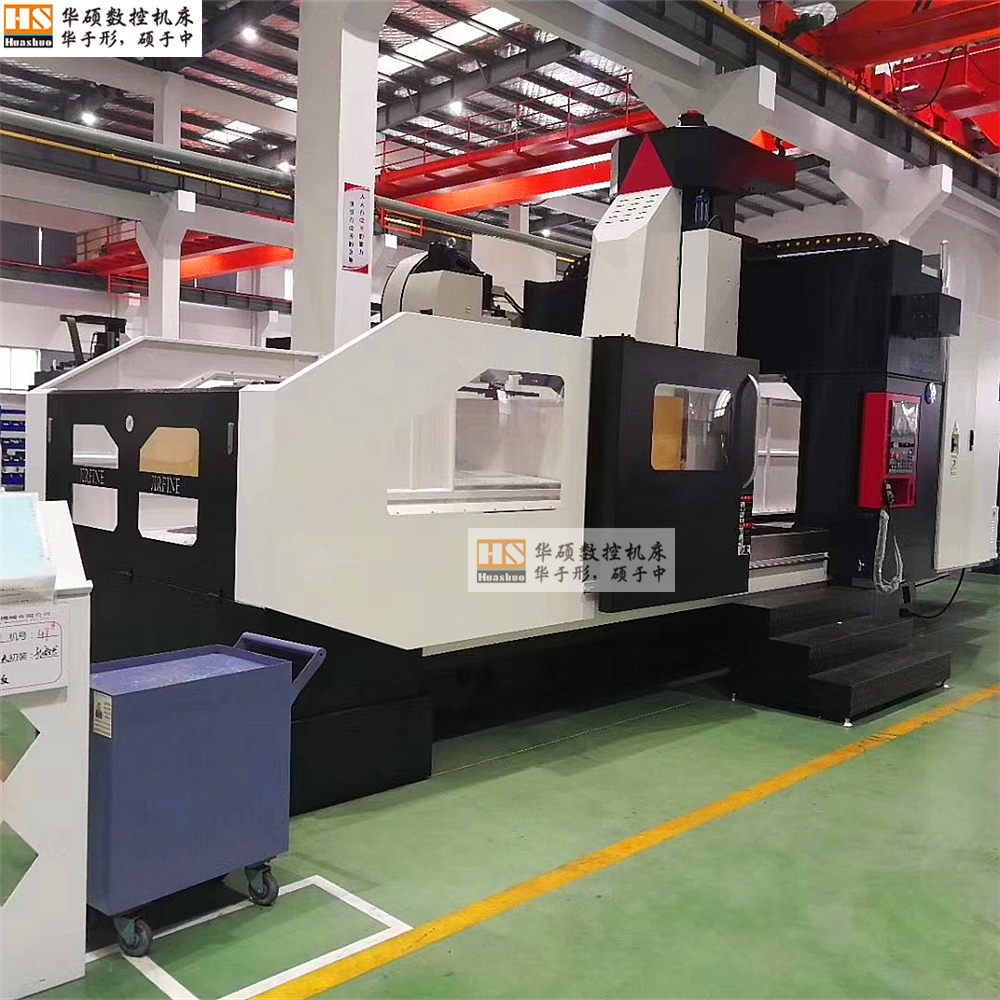

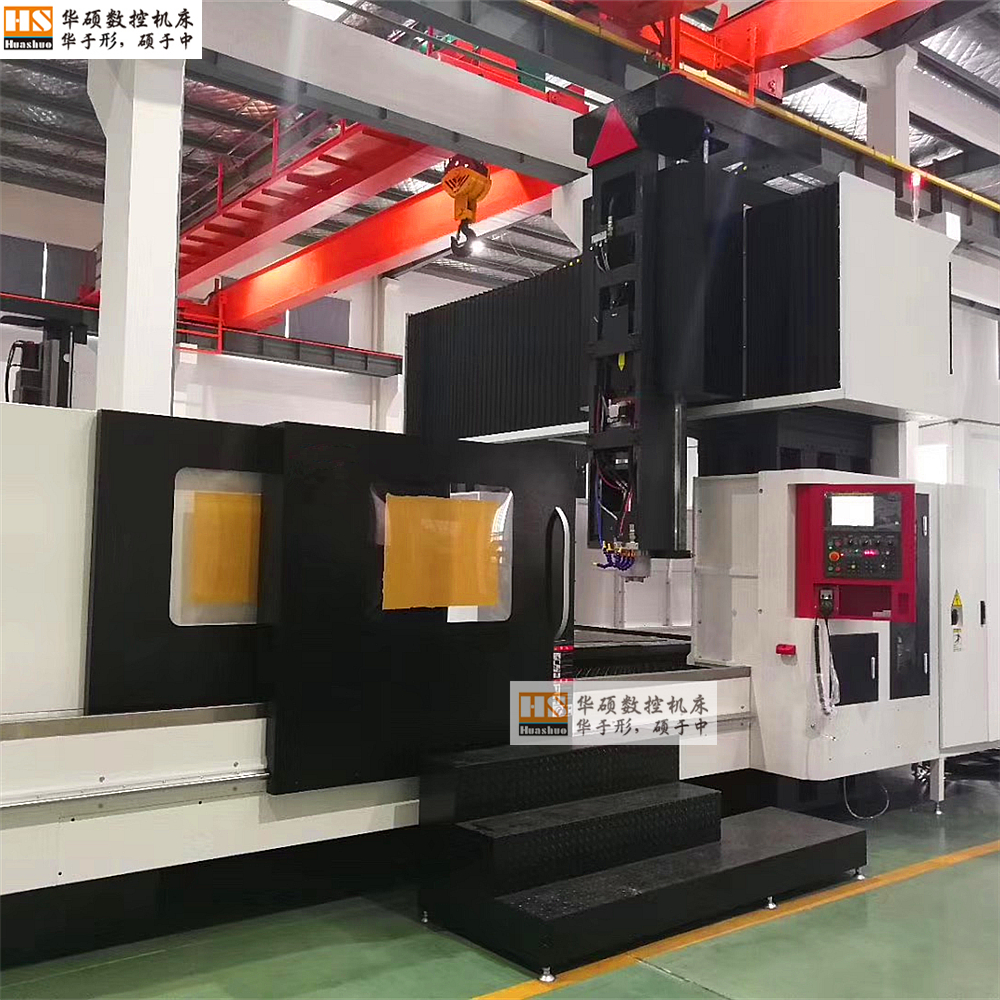

华硕龙门数控加工中心
本系列龙门加工中心，其规格分为TB-LP2013、TB-LP2518、TB-LP3022三个机型。
本系列龙门加工中心，不仅具有大型立式加工中心的全部功能，而且还具有龙门铣床刚性好，精度保持性高，操作方便的功能。

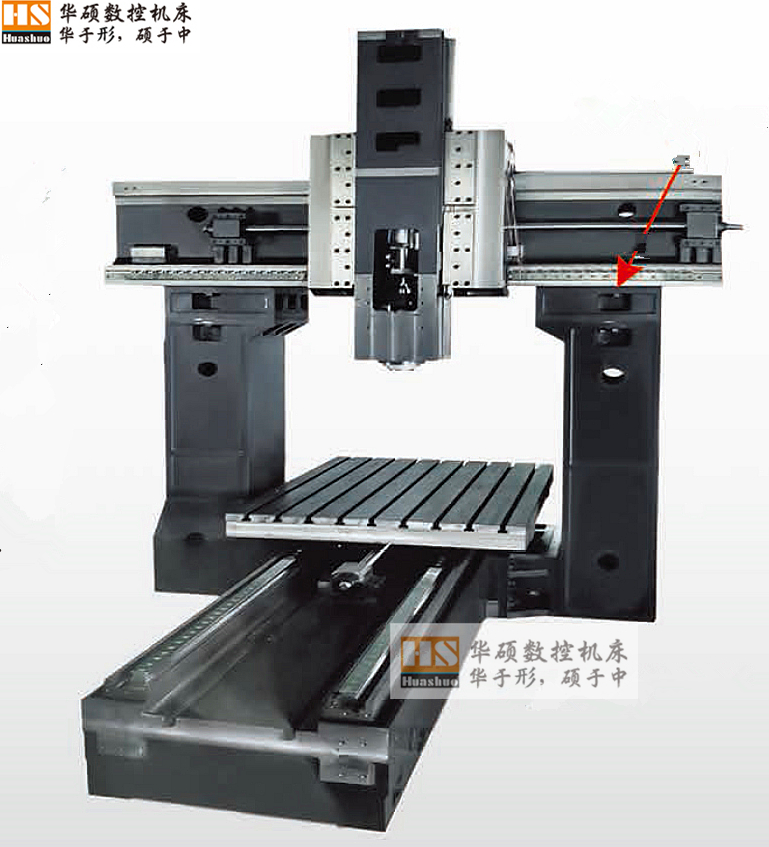

本系列机床的XY轴采用线轨，Z轴采用硬轨和滚柱线轨两种规格。各轴均采用滚珠丝杠传动。垂直主轴采用液压平衡机构。主轴转速为4000-6000rpm。刀库使用BT50-24T圆盘式刀库。
二、技术参数和配置
小型龙门加工中心主要技术参数
序号
名 称
项目
单位
参 数
TB-LP2013
TB-LP2518
TB-LP3022
- 1. 1
工作台尺寸
mm
1000X2300
160X2500
1800X3000
- 2. 2
工作台承重
T
3
5
7
- 3. 4
过龙门宽度
mm
1300
1800
2200
- 4. 7
工作台纵向
行程
X轴
mm
2000
2500
3000
- 5. 8
工作台T形槽
mm
18X7X140
22X9X180
22X9X200
- 6. 9
主轴横向行程
Y轴
mm
1300
1800
2200
- 7. 10
主轴上下行程
Z轴
mm
800
1000
1000
- 8. 11
主轴
主轴锥孔
BT50选配BT40
BT50
BT50
主轴转速
rpm
6000
6000
6000
主轴电机功率
KW
18/22
22
22
- 9. 13
直线轴快速
移动速度
Y轴
mm/min
18
15
15
X
mm/min
20
20
20
Z轴
mm/min
15
15
15
- 10. 14
直线轴工作
进给速度
XYZ
mm/min
10000
10000
10000
- 11. 15
直线轴定位
精度
定位精度
mm
0.015/1000
0.015/1000
0.015/1000
重复定位
精度
mm
0.008
0.008
0.008
- 12. 16
刀库
圆盘式
BT50-24T
BT50-24T
BT50-24T
- 13. 17
外型尺寸
长宽高
mm
4800X2600x3200
7500x4000x3800
8700X3900x3900
- 14. 18
整机净重
T
15
25
36
主 要 配 置
项 目
说明
备注
项 目
说明
备注
数控系统
FANUC
轴承
NSK
主轴单元
台湾罗翌、丹铨
联轴器
德国开天
滚珠丝杠
台湾上银、银泰
刀库
台湾冈田
滚动导轨
台湾上银、银泰
排屑器
国产
油冷机
三河同飞
增压缸
台湾罗翌、丹銓
液压及平衡系统
协清
气动系统
台湾雅德客
润滑系统
日本河谷
水冷系统
台湾宏奇斯特尔
欲了解更多山东线轨龙门加工中心产品信息敬请联系我们惠询
