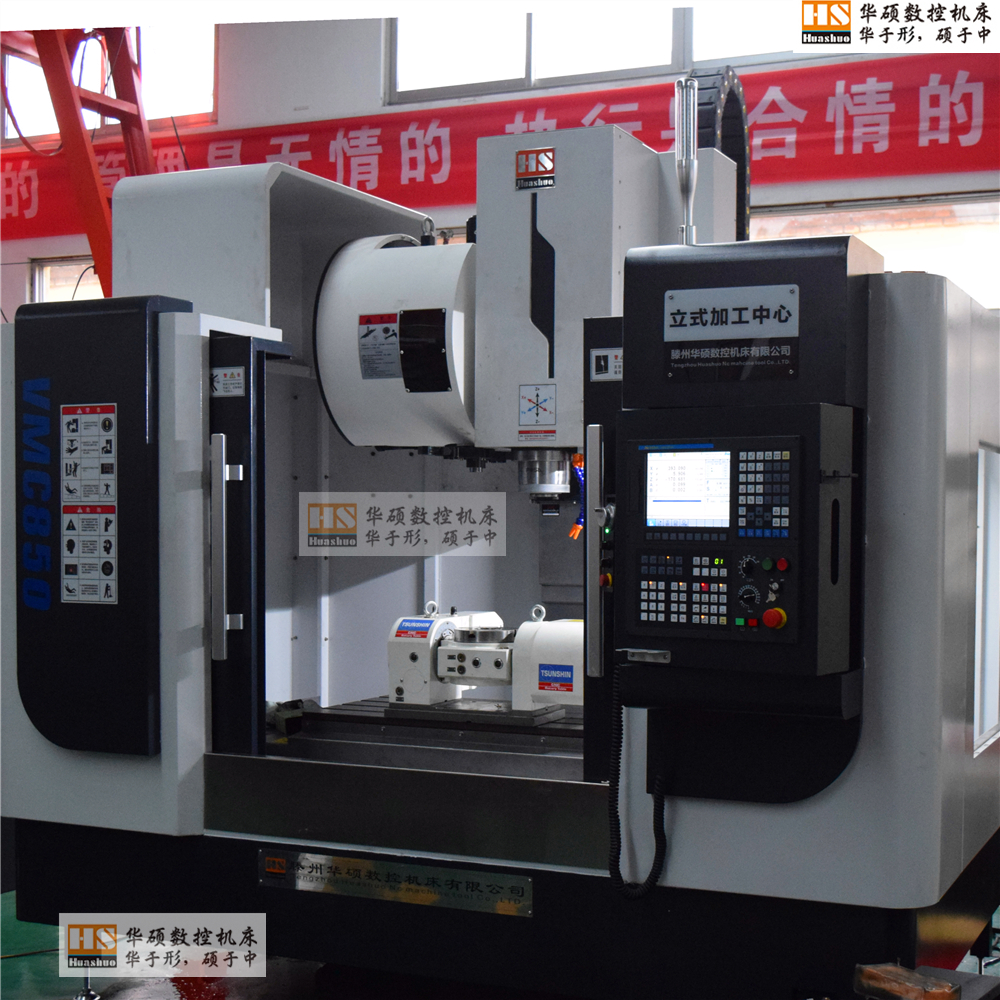

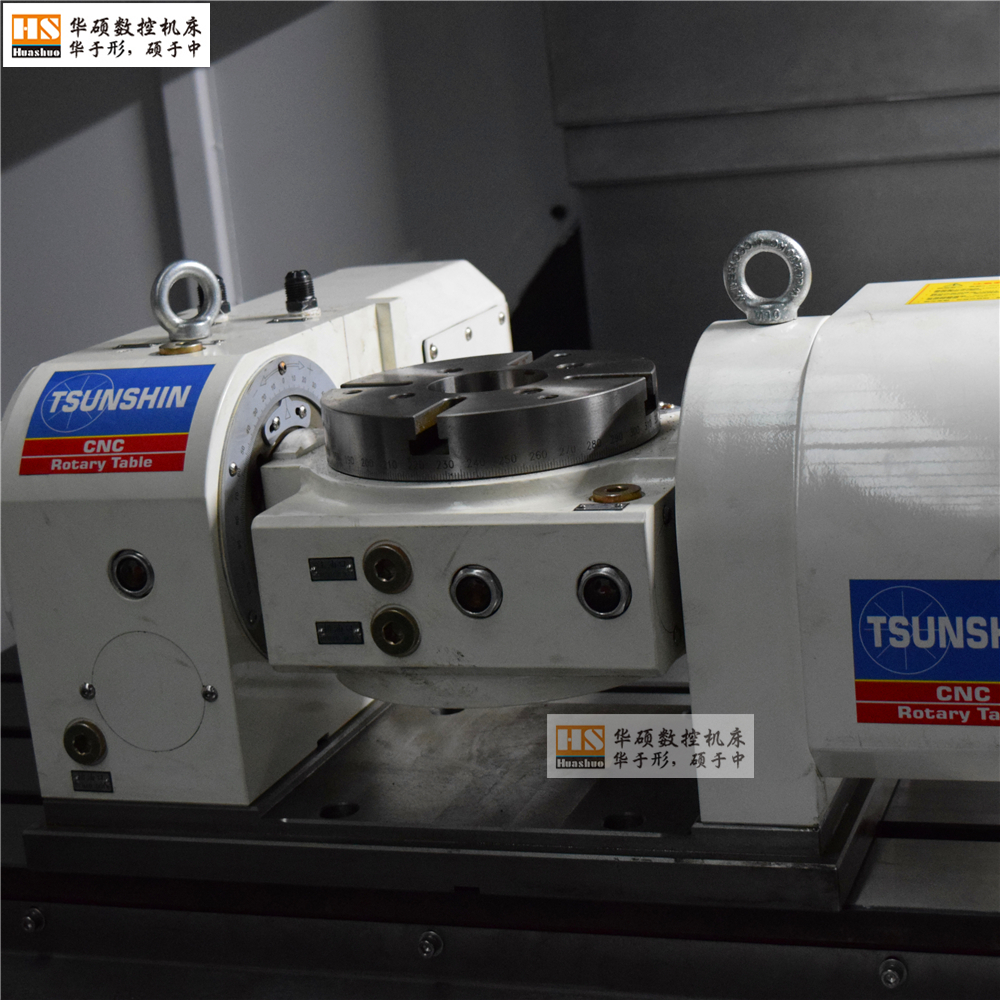

五轴摇篮转台数控加工中心

序号

名称

型号或图号

产地

数量

1

主轴单元

   BT40-150mm

   台湾丹铨

1套

2

增压打刀缸

   4.5T

   台湾丹铨

1套

3

机械手刀库

   24T

   台湾冈田

  1套

4

X向滚珠丝杠副

   R36-16K5-

   台湾上银

1套

Y向滚珠丝杠副

1套

Z向滚珠丝杠副

1套

5

精密螺母

   YSF M30X1.5

   台湾盈锡

  1套

6

XYZ滚柱导轨

   HGW45HC2RZBHII(滚柱)

   台湾上银

1套

7

丝杠轴承

内径30.外径62

HBB

1套

8

冷却泵

          250W

    山川

1套

9

自动润滑系统

2L

    南京

1套

10

电器系统

    上海华东

1套

11

系统

  华中五轴数控系统其他选配

1套

型号

VMC855

行程

X轴

850mm

Y轴

550mm

Z轴

550mm

主轴端面至工作台

120-620mm

主轴中心至立柱导轨

600mm

进给

X轴快速移动

48m/min

Y轴快速移动

48m/min

Z轴快速移动

36m/min

切削进给

1-10000mm/min

工作台

工作台面积

1000×550mm

最大承重

800kg

T型槽

5×18×100mm

主轴

转速

8000rpm

主轴直径

150mm

主轴锥孔

BT40选配BT50

拉钉

MAS-P40T-Ⅰ

拉刀力

8KN

主电机功率

7.5Kw

机床规格

重量

5800 Kg

外形尺寸（长×宽×高）

2800×2400×2600mm
