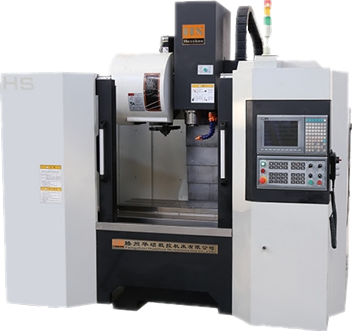

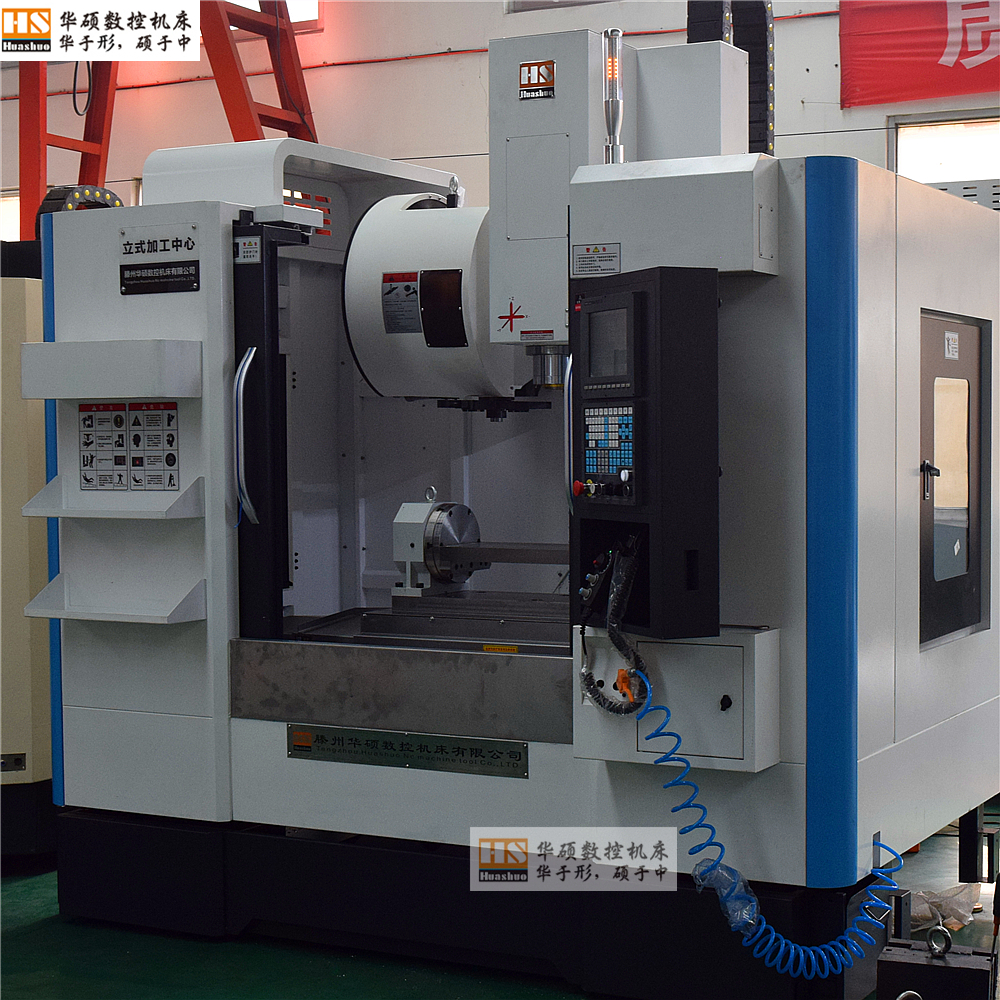

四轴数控加工中心台湾新代系统
-
产品型号：VMC-850
产品名称：立式加工中心
标准系统:新代4合1 21ma数控伺服系统
产品说明：
1、X、Y、Z三轴行程：800x550x550mm
2、主轴转动方式为皮带连接，最高转速：10000转。
3、刀库选配24把圆盘机械手刀库，满足客户的需求。

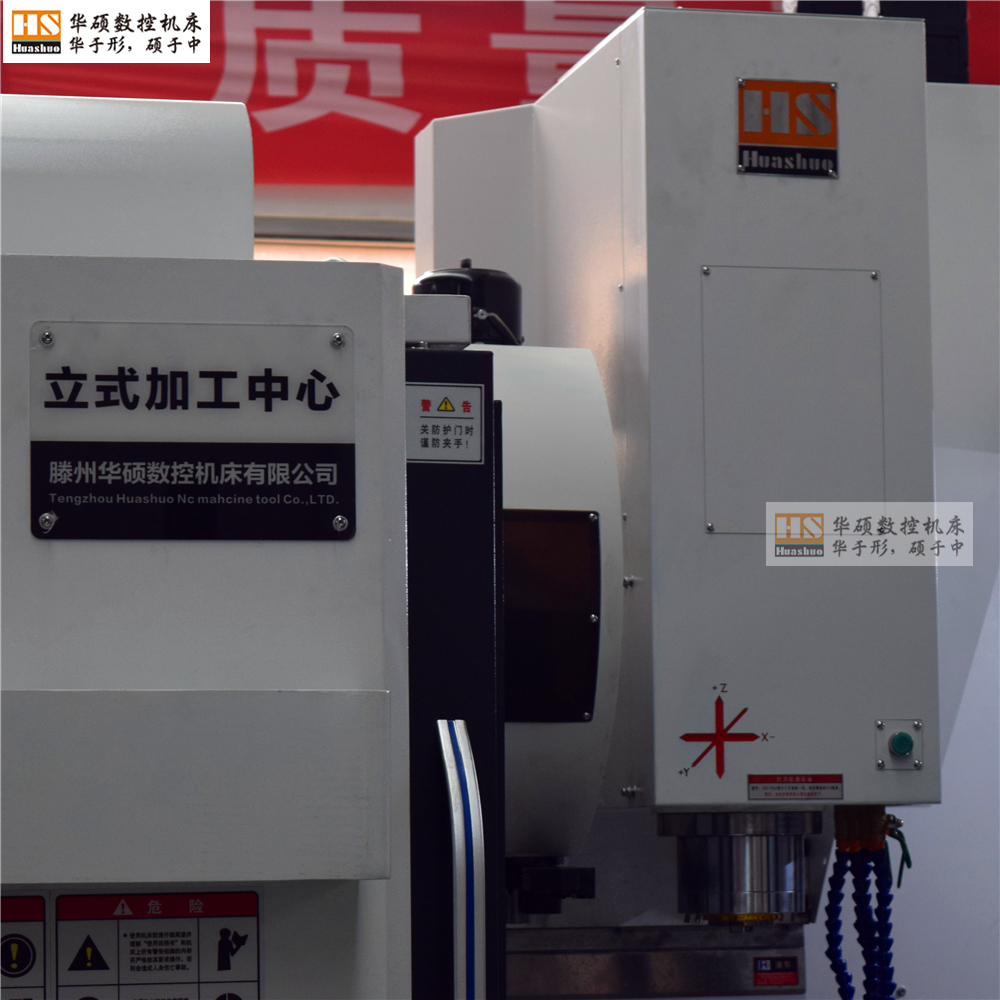

4、头部组为重型箱型结构，内部肋骨强化，高刚性。
5、主轴打刀方式采用气压机构，打刀时主轴均匀受力，延长轴承寿命。

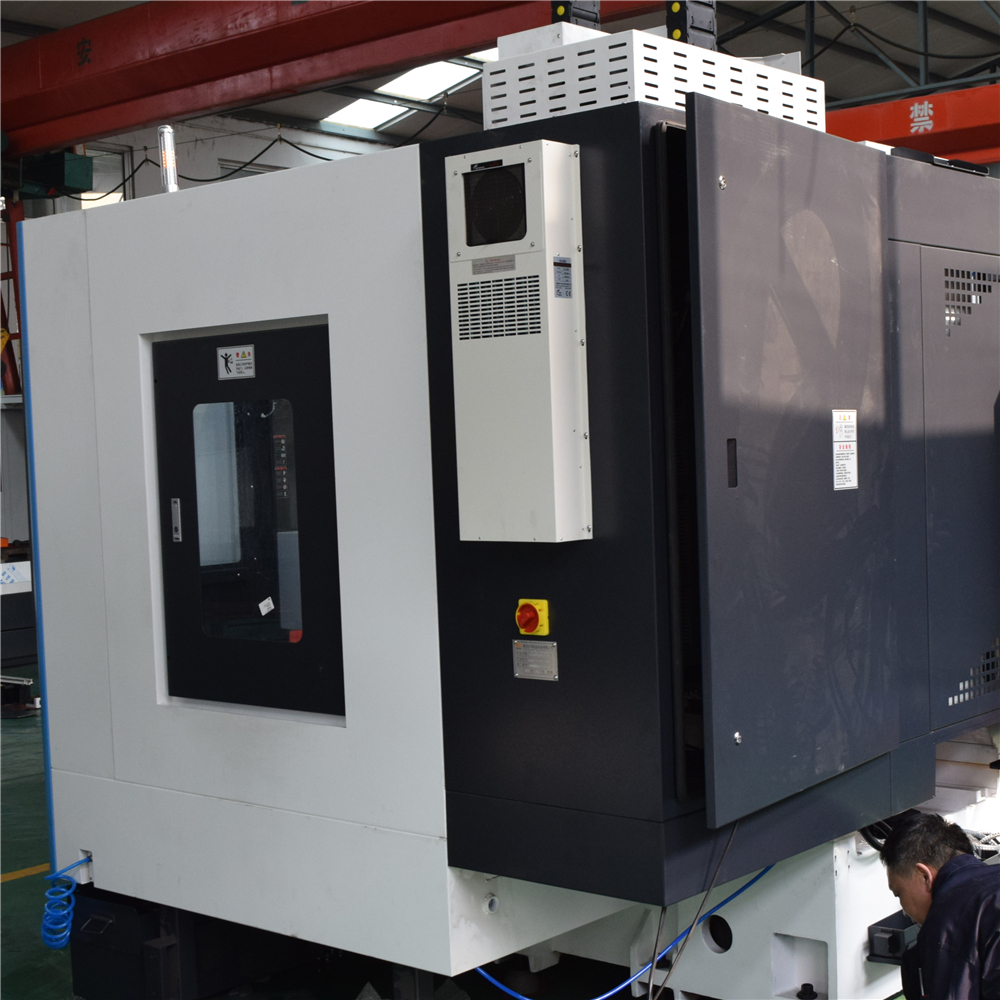

6、电器箱采内分隔离式设计，将控制器之发热源部分给予以分离，前面使用热交换器散热，避免外界粉尘进入电箱；后侧使用风扇为扇热板散热。
7、三轴采用高精密滚珠螺杆，结合精密螺帽预压和尾端预拉装置，确保机台背隙与热变形长时间保持在低值。
8、X、Y、Z轴采用滚柱式线性导轨，具有高刚性，低噪性，可做快速位移及获得循环精度，快速移动速度为48/48/48m/min。

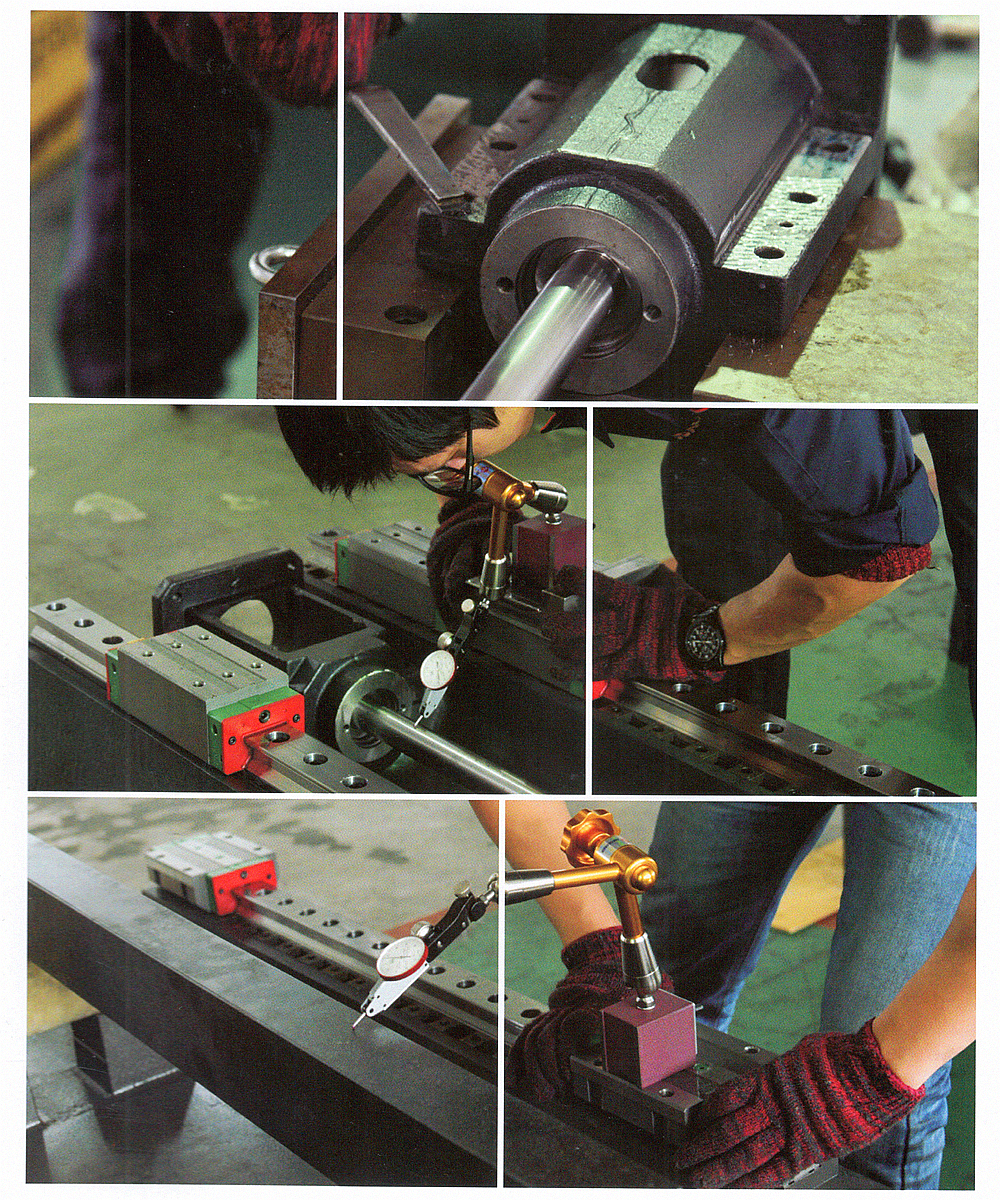

9、所有成品均经过激光定位补正及循园测试，以确保定位精度及伺服特性，且机台出货前经严格的检验措施，确保机台的各项精度长期稳定。
1.技术参数
机型专案Item Model
单位Unit
参数
工作台尺寸
mm
550x1000
X/Y/Z轴行程
mm
800/550/550
主轴端面至工作台距离
mm
120-670
主轴中心至立柱距离
mm
590
工作台最大负重
Kg
800
工作台T型槽
mm
5-18-90
X/Y/Z线轨规格
mm
RGH45
X/Y/Z轴快速进给
m/min
三线48/48/48
定位精度
mm
0.01
重复定位精度
mm
0.008
最小定位单位
mm
0.001
主轴最高转速
rpm
10000
主轴端锥度
mm
BT40-150
第四轴中心高及盘面直径
mm
选配
第四轴规格
mm
选配
四轴电机
KW
选配
圆盘式刀库
pcs
24T
控制器系统
/
广数25i
X/Y/Z三轴进给电机
NM
15/15/23
主轴电机功率
Kw
7.5
机床重量
Kg
5500
外形尺寸
mm
3000x2360x2400
4、标准配置
NO
配置内容
1
数控系统：台湾新代21ma原装系统
2
主轴最高转速：10000rpm
3
主轴转动方式：皮带
4
主轴锥度：BT40/150
5
800x550x550m
6
标配：24圆盘机械手刀库
7
快速移动速度：48，48，48m/min
8
（1）切削冷却系统
（2）自动润滑系统
（3）切削吹起装置
（4）防爆工作灯
（5）三色警示灯
（6）水平调整螺栓及垫块
（7）电气箱热交换器
（8）三轴螺杆预拉装置
（9）程序储存
（10）RS232接口及5米通讯电缆
（11）机台内清洗装置：水枪气枪
（12）手动脉冲发生器：手轮
（13）变压器
（14）三轴伸缩防护罩
（15）全罩钣金
（16）刚性攻牙
（17）精度检验合格书
（18）电器说明书
（19）系统使用手册
（20）系统程序操作手册
（21）第四轴
5、外购清单
No
品名
产地
制造商
1
主结构铸铁
国产
2
CNC控制器
台湾
新代
3
主轴驱动电机
台湾
新代
4
三轴驱动电机
台湾
新代
5
整体式主轴
台湾
键椿
6
增压缸
台湾
亚德客
7
X、Y、Z、轴承
日本
NTN
8
X、Y、Z滚珠螺杆
台湾
上银
10
三轴螺杆预拉螺母
台湾
上银
11
三轴联轴器
台湾
上银
12
集中式自动润滑系统
中外合资
河谷
13
三轴线规
台湾上银
滚柱
14
圆盘机械手刀
台湾冈田
BT40-24
15
气源过滤净装置化
台湾
AirTAc
16
冷却装置
中国
洛凯/简阳
17
电子手轮
中国
国产
18
电器，过载保护器
德力西
19
热交换器
中国
温亨
20

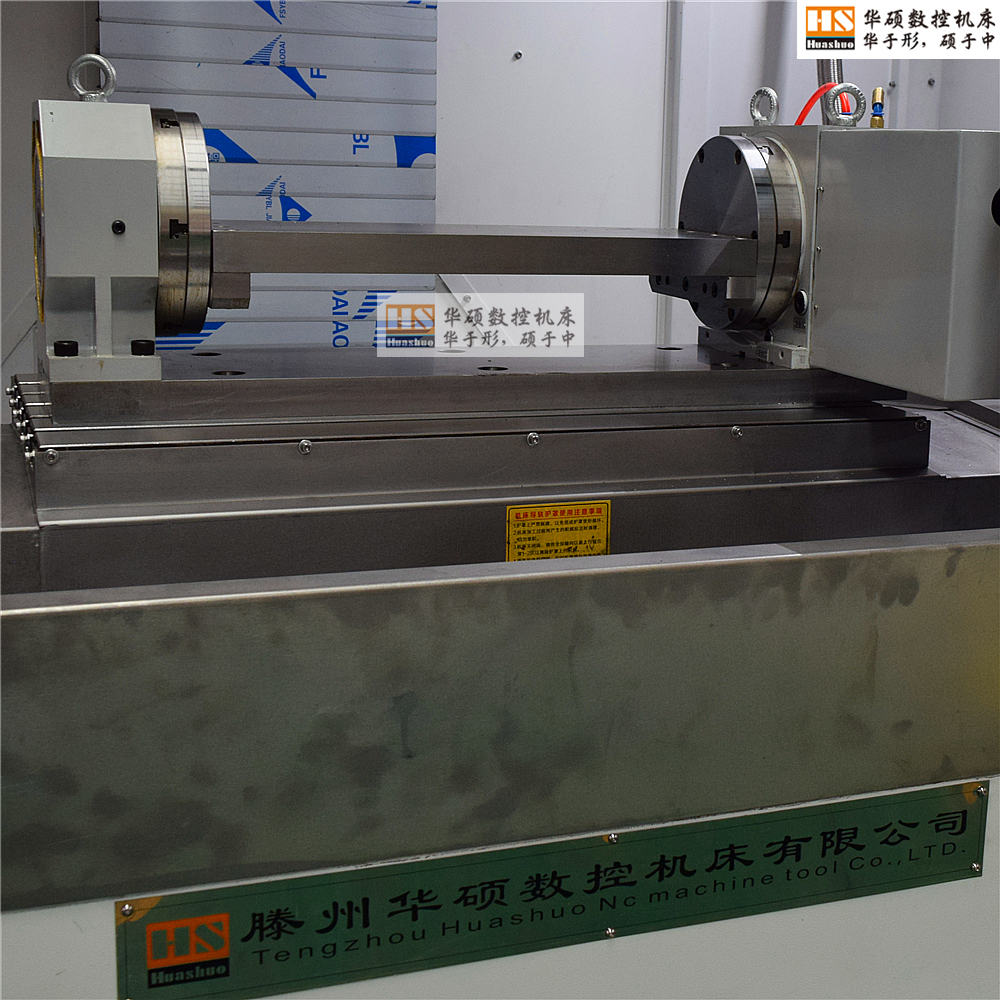

第四轴
中国
标配桥板尺寸650×250
可360度旋转
6、机床装箱单
序号
名称
规格
数量
1
铣夹头
BT40 ER32
1套
2
拉丁
1件
3
调整垫铁
6套
4
地脚螺栓
M20x300
6套
5
内六角扳手
5、6、8、10
各1件
6
呆口扳手
S17-19/S22-24
各1件
7
数控系统
1套（随机）
8
使用说明书
1本
9
合格证
1本
10
数控系统操作手册
1套
11
换刀支架
1件
12
气枪
在机器上
1件
13
合格证
1套
