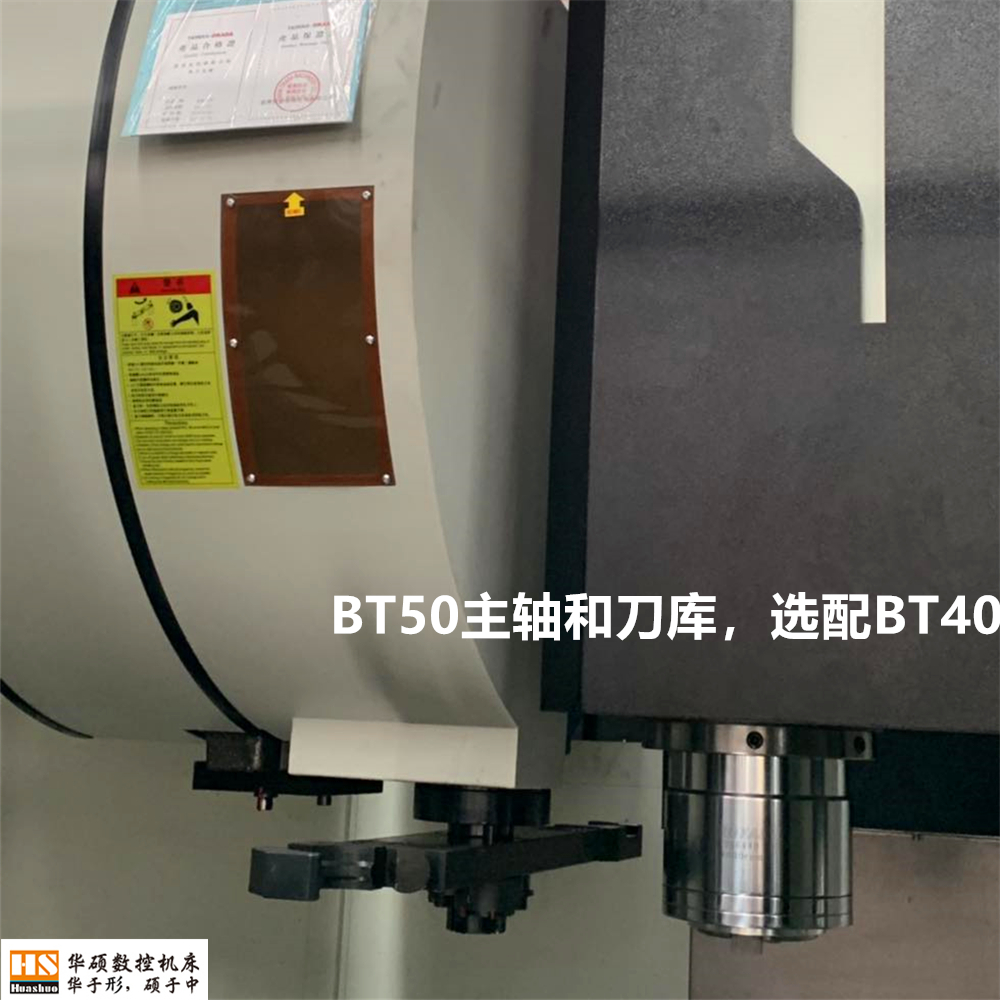

vmc1370数控加工中心BT50主轴和刀库
-

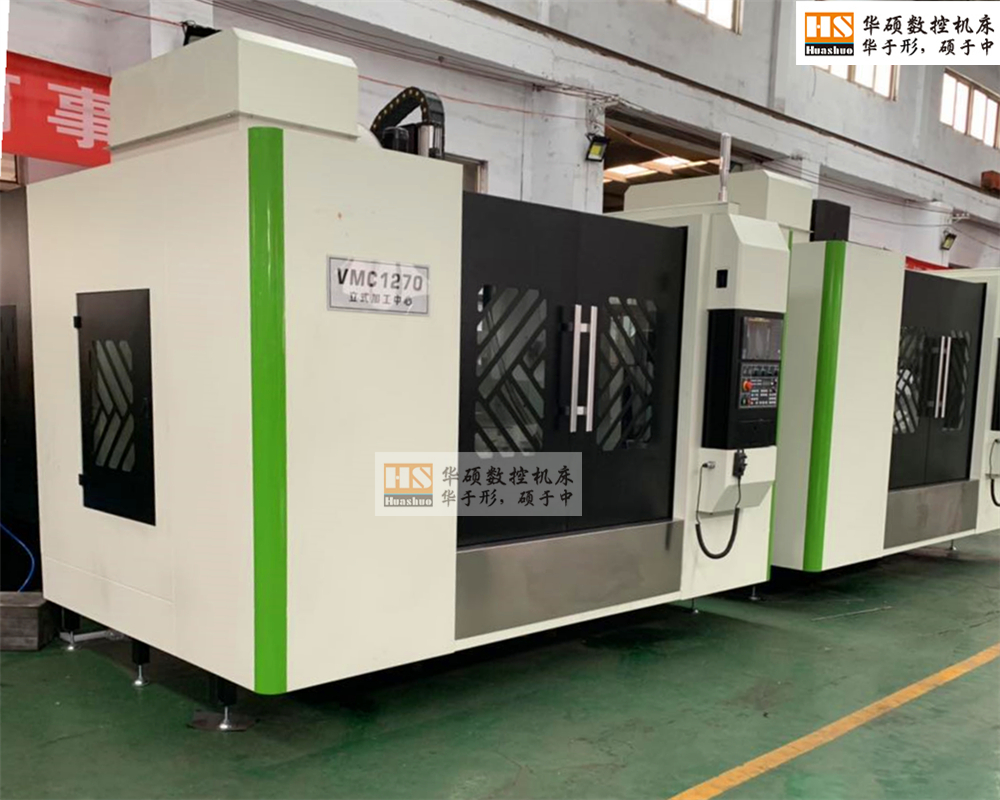

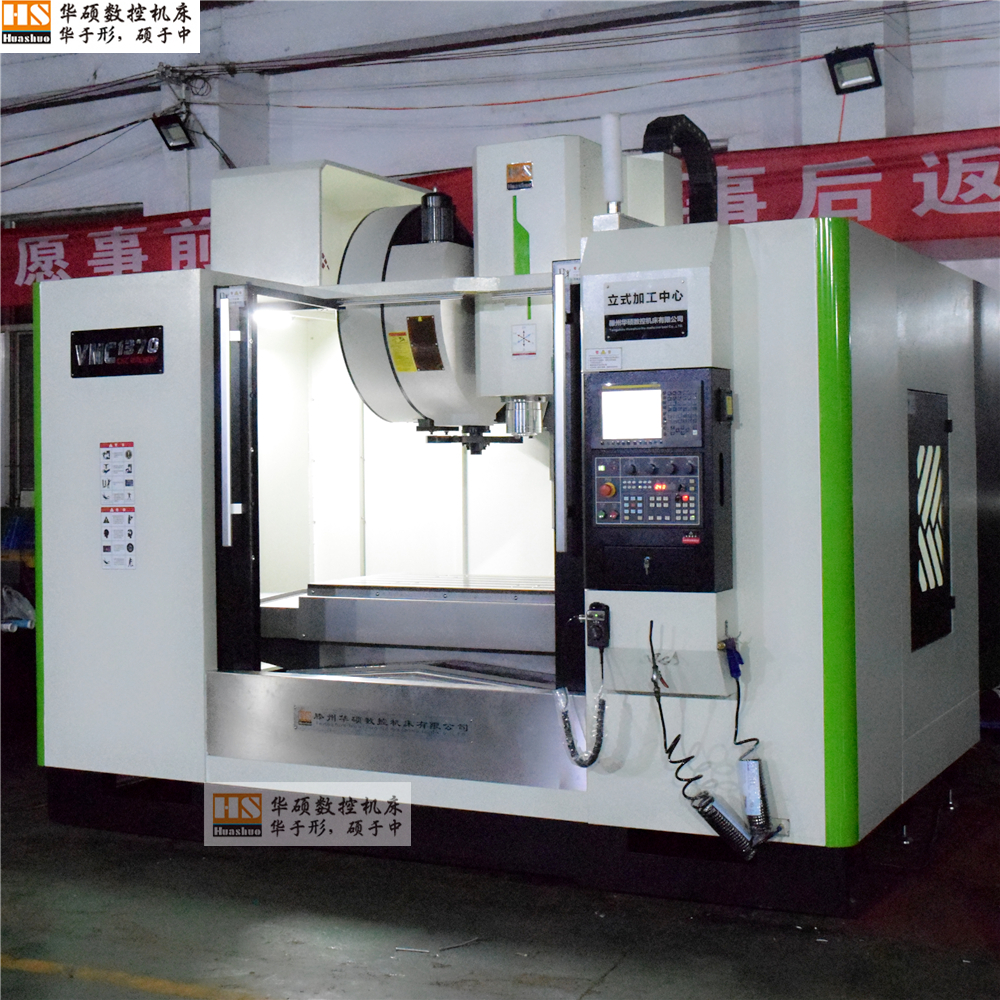

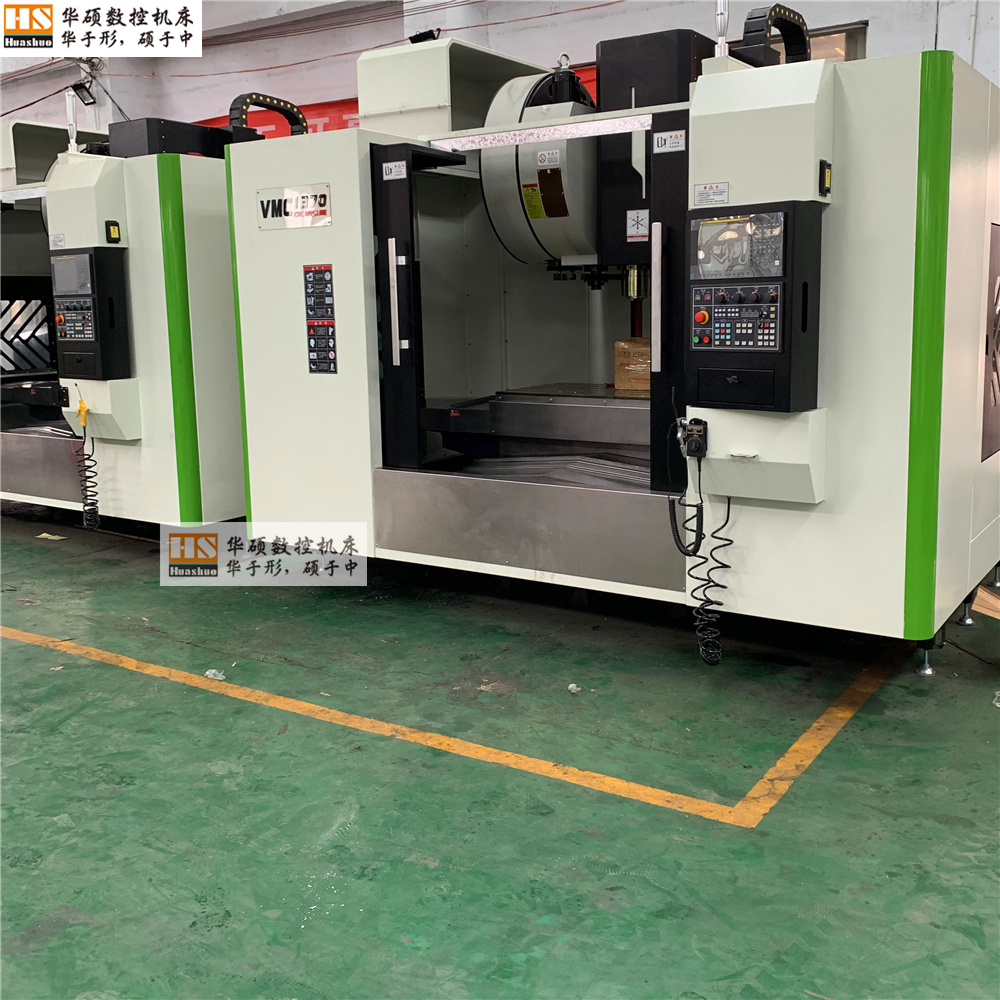

华硕vmc1370立式加工中心
主要配置：
(1) HT-300树脂砂铸件，经回火，时效处理。
(2) 台湾上银滚珠丝杆及精密丝杠锁紧螺母；
(3) 台湾上银滚柱线性导轨，Y向四轨。两线一硬或三线机型可选择。
(4) 台湾BT50主轴单元（8000转）。
(5) 台湾配套增压缸及同步带轮。
(6) 丝杆专用进口NTN轴承
(7) X、Y、Z三轴不锈钢导轨内防护
(8) 标准配置台湾冈田24T机械手圆盘刀库
(9) 配置自动润滑系统，冷却，主轴吹气，报警灯，防爆灯照明等。
(10) 标准配置全金属外防护，选择配置经济型半防护。
(11) 系统标配发那科FANUC Series oi-MF数控系统，支持选装四轴。选择配置knd，新代，广数，华中，发那科，西门子，三菱等其他系统。
设备配置：
序号
名称
型号或图号
产地
数量
1
主轴单元
BT50-8000转
台湾丹铨
1套
2
增压打刀缸
4.5T
台湾丹铨
1套
3
机械手刀库
24T
台湾冈田
1套
4
X向滚珠丝杠副
R45-12K5-
台湾上银
1套
Y向滚珠丝杠副
1套
Z向滚珠丝杠副
1套
5
精密螺母
YSF M45X1.5
台湾盈锡
1套
6
XYZ滚柱导轨
HGW45HC2RZBHII
台湾上银
1套
7
丝杠轴承
HBB
1套
8
冷却泵
750W
山川
1套
9
自动润滑系统
2L
南京
1套
10
电器系统
上海华东
1套
11
数控系统
FANUC Series oi-MF
日本
1套
型号
VMC1370
行程
X轴
1300mm
Y轴
700mm
Z轴
700mm
主轴端面至工作台
110-810mm
主轴中心至立柱导轨
750mm
进给
X轴快速移动
24m/min
Y轴快速移动
24m/min
Z轴快速移动
24m/min
切削进给
1-10000mm/min
工作台
工作台面积
1400×700mm
最大承重
1500kg
T型槽
5×18×110mm
主轴
转速
8000rpm
主轴直径
150mm
主轴锥孔
BT50
主电机功率
15Kw
机床规格
重量
10000 Kg
外形尺寸（长×宽×高）
3400×2600×2800mm
