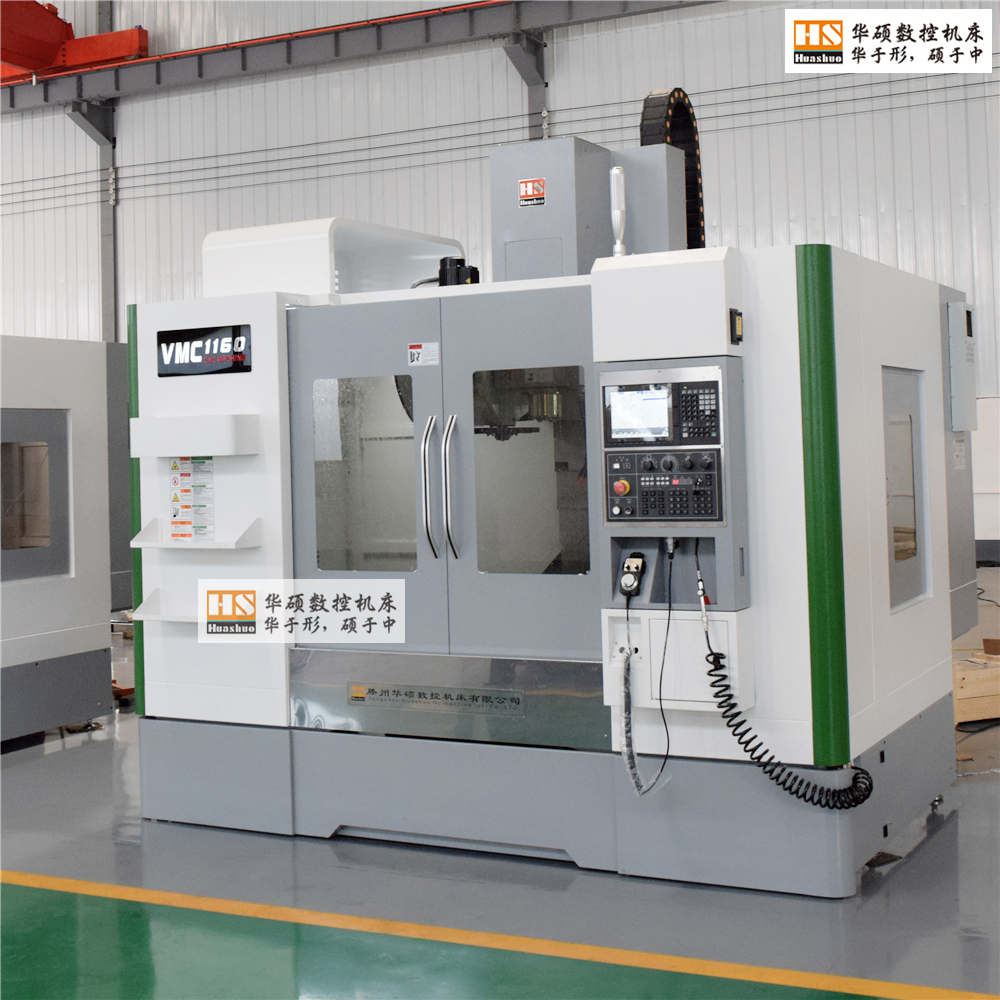

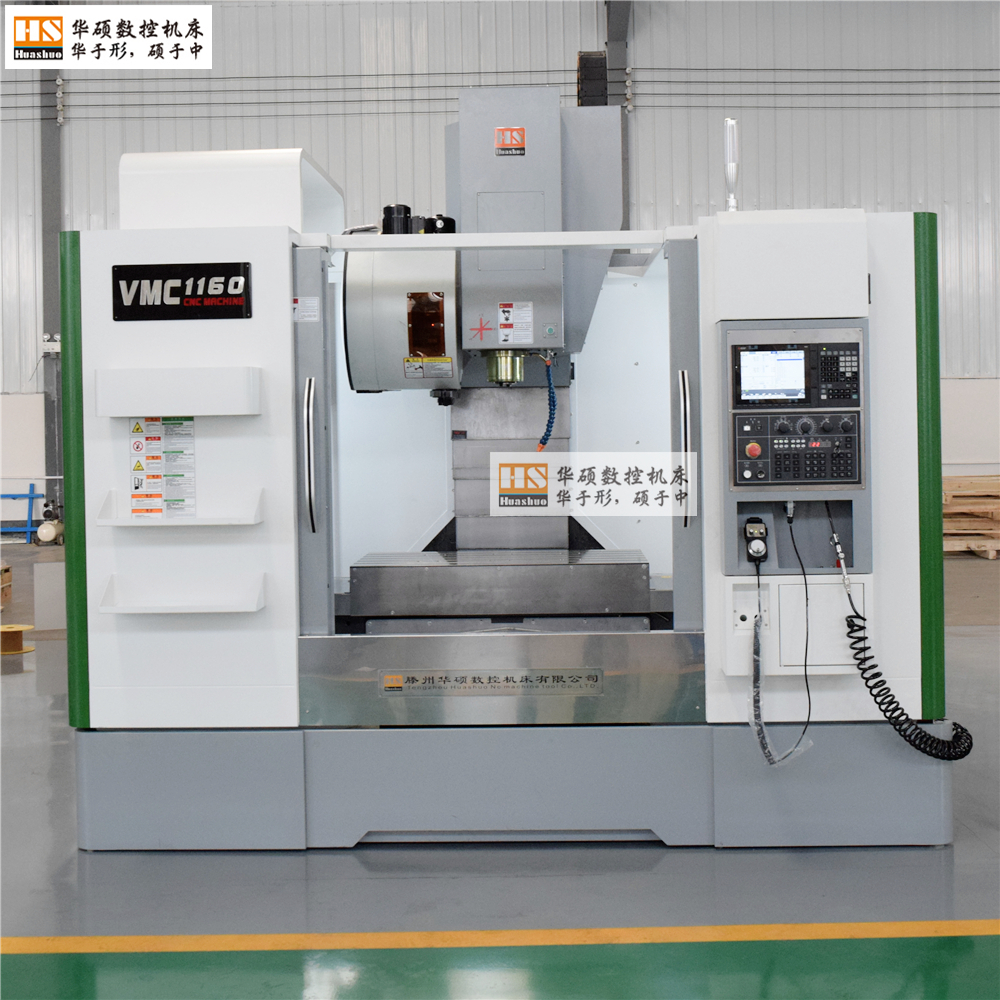

vmc1160数控加工中心
-
1.产品介绍
产品型号：VMC-1160
产品名称：立式加工中心
标准系统：发那科OI-MF
产品说明：
1、X、Y、Z三轴行程：1100x600x600mm
2、主轴转动方式为皮带连接，最高转速：8000转。
3、刀库标准配置为圆盘24把刀库，满足客户的需求。
4、头部组为重型箱型结构，内部肋骨强化，高刚性。
5、主轴打刀方式采用油压机构，打刀时主轴均匀受力，延长轴承寿命。
6、电器箱采内分隔离式设计，将控制器之发热源部分给予以分离，前面使用热交换器散热，避免外界粉尘进入电箱；后侧使用风扇为扇热板散热。
7、三轴采用高精密滚珠螺杆，结合精密螺帽预压和尾端预拉装置，确保机台背隙与热变形长时间保持在低值。
8、X、Y轴采用滚柱式线性导轨，具有高刚性，低噪性，可做快速位移及获得 循环精度，快速移动速度为36/36/24m/min。
9、所有成品均经过激光定位补正及循园测试，以确保 定位精度及伺服特性，且机台出货前经严格的检验措施，确保机台的各项精度长期稳定。
2.技术参数
工作台尺寸mm1200x600
X/Y/Z轴行程mm1100/600/600
主轴端面至工作台距离mm120-720
主轴中心至立柱距离mm650
工作台最大负重Kg800
工作台T型槽mm5-18
X/Y/Z轴快速进给m/min三线36/36/24
X/Y/Z线轨规格mmHGH45滚柱导轨
定位精度mm0.01
重复定位精度mm0.005/300mm
最小定位单位mm0.001
主轴最高转速rpm8000
主轴端锥度mmBT40-150
圆盘式刀库pcs24T
控制器系统/KND 2000Mc
主轴电机功率Kw11
机床重量Kg7500
外形尺寸mm3300x2550x2800
4、标准配置
（1）切削冷却系统，主轴环喷，冲水排削
（2）自动润滑系统
（3）切削吹起装置
（4）防爆工作灯
（5）三色警示灯
（6）水平调整螺栓及垫块
（7）电气箱热交换器
（8）三轴螺杆预拉装置
（9）程序储存
（10）RS232接口及5米通讯电缆
（11）机台内清洗装置：水枪气枪
（12）手动脉冲发生器：手轮
（13）变压器
（14）三轴伸缩防护罩
（15）全罩钣金
（16）刚性攻牙
5、外购清单
No品名产地制造商
1主结构铸铁（车身）云南 采用高强度铸铁
2CNC控制器日本发那科
3主轴驱动电机日本发那科
4三轴驱动电机日本发那科
5整体式主轴台湾罗翌
6增压缸台湾亚德客
7X、Y、Z、轴承日本NTN
8X、Y、Z滚珠螺杆台湾上银
9X、Y、Z轴线轨台湾上银
10三轴螺杆预拉螺母台湾盈锡
11三轴联轴器台湾S+P
12集中式自动润滑系统中外合资河谷
13气源过滤净装置化台湾AirTAc
14冷却装置中国洛凯/简阳
15操作面板中国国产
16外形钣金中国国产
17电子手轮中国国产
18电器，过载保护器法国施耐德
19热交换器中国温亨
