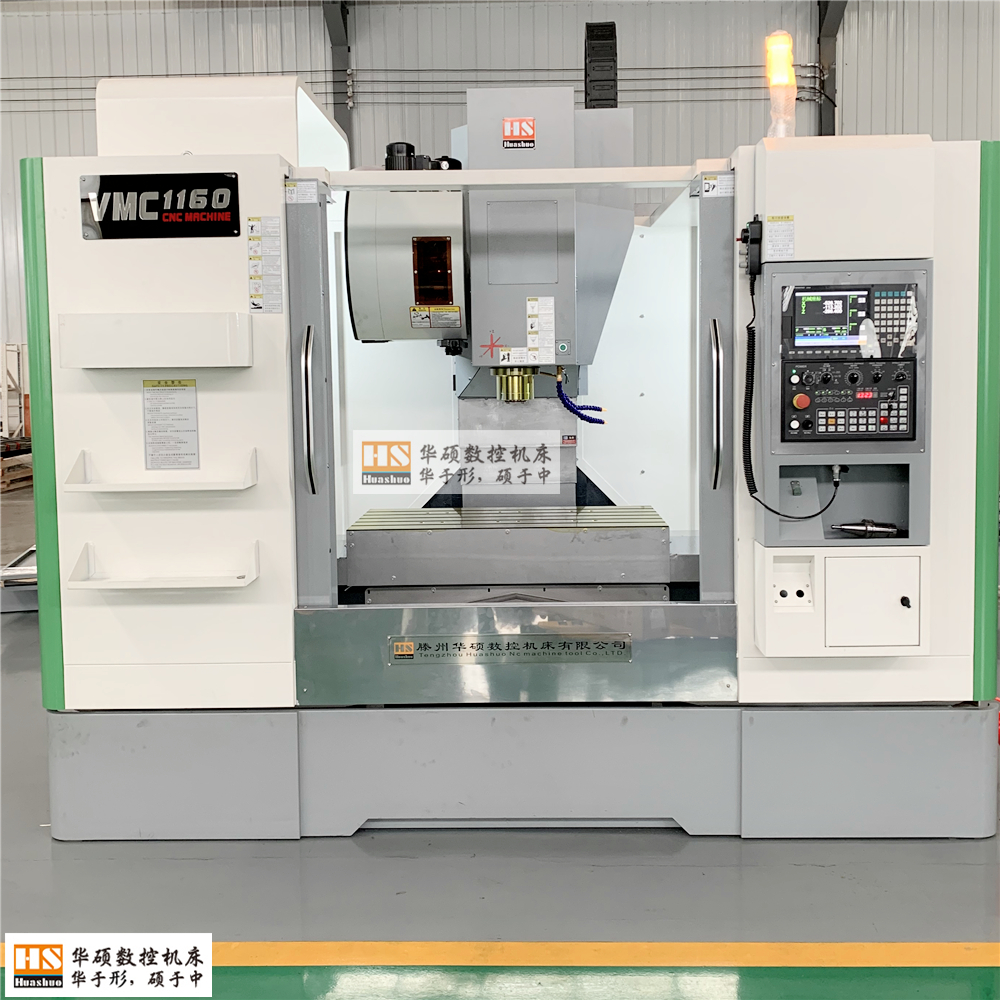

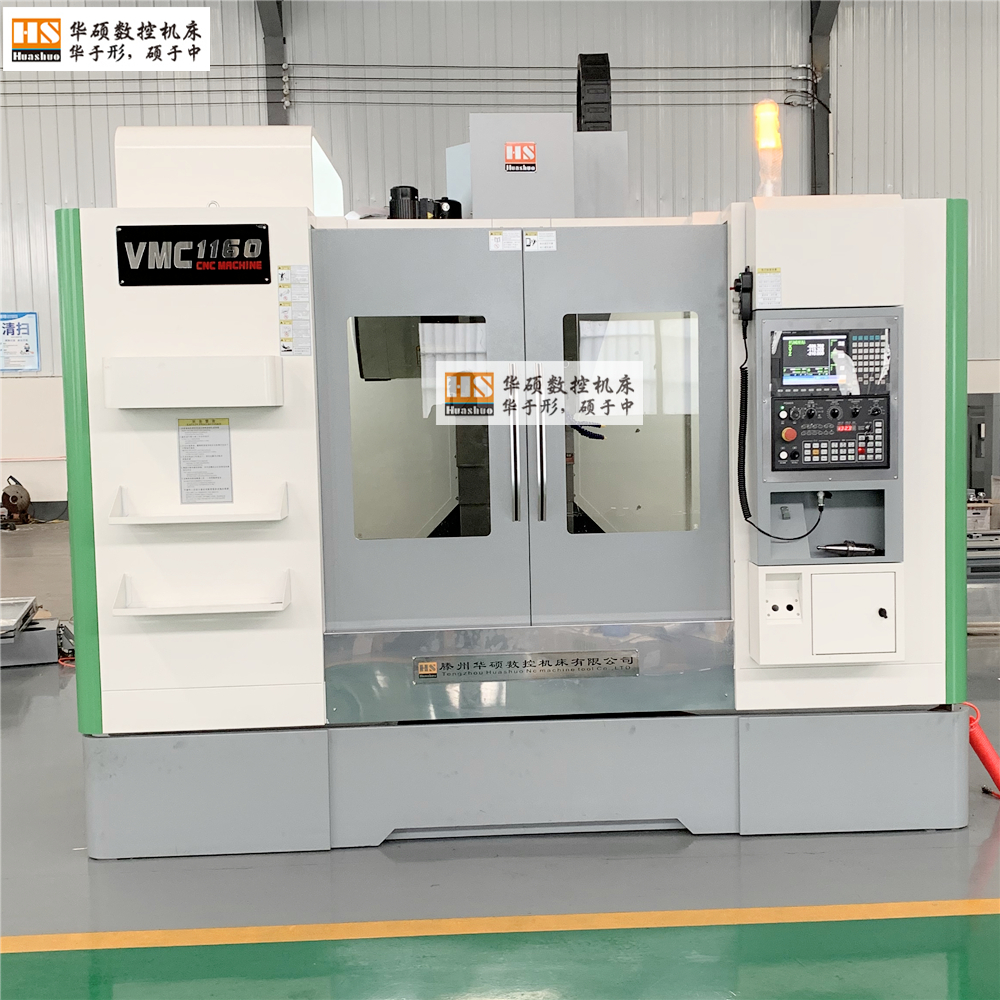

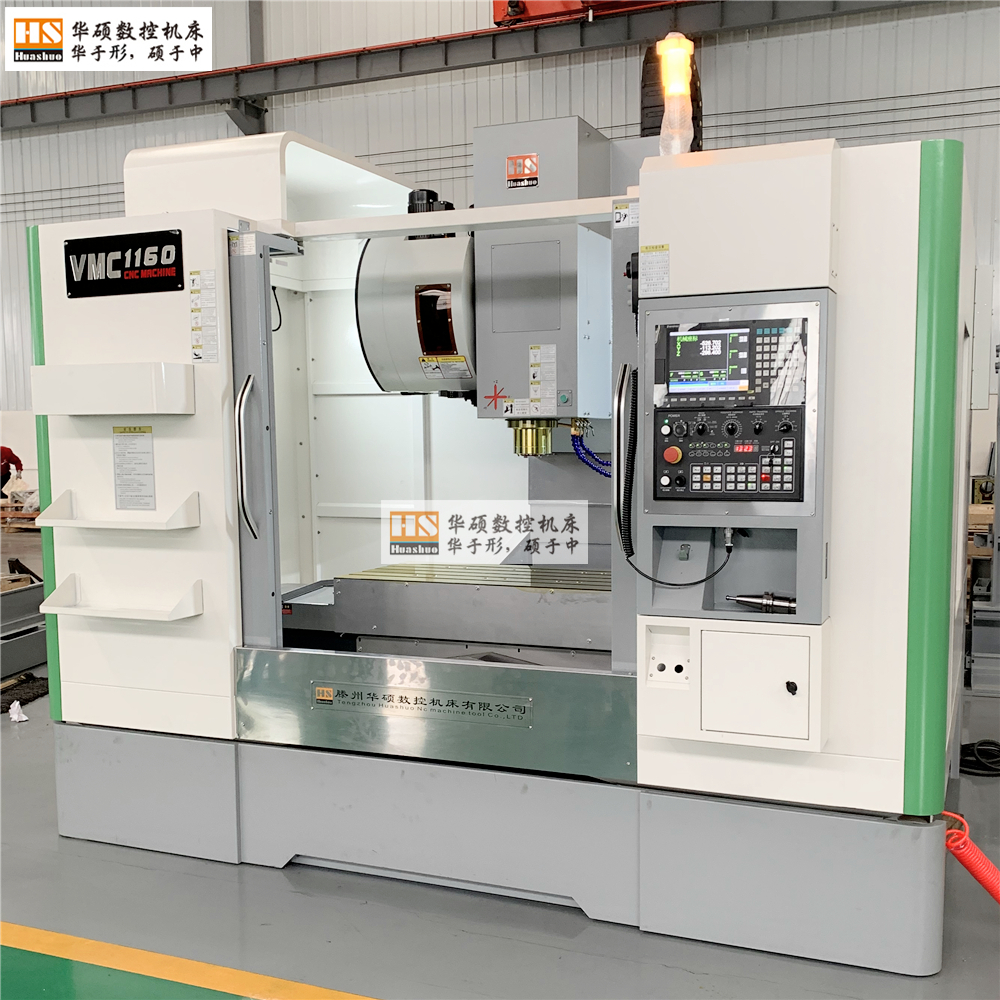

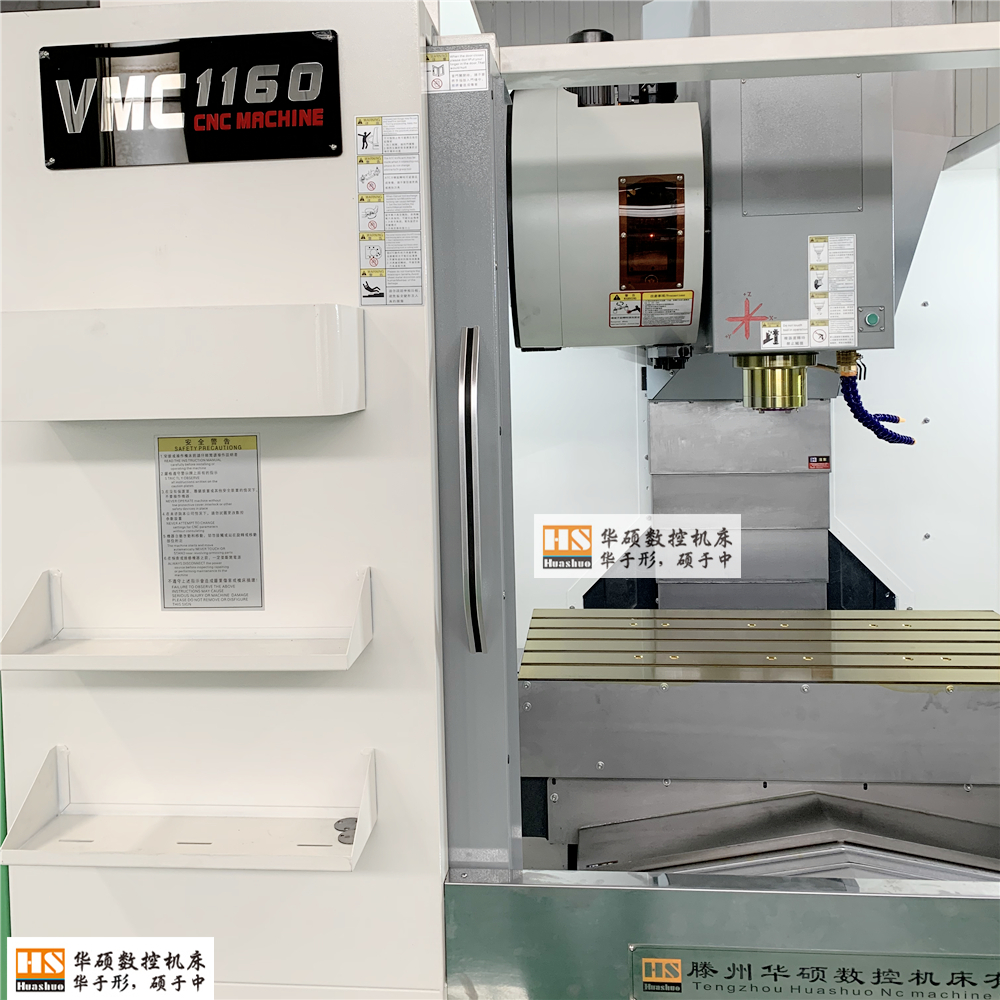

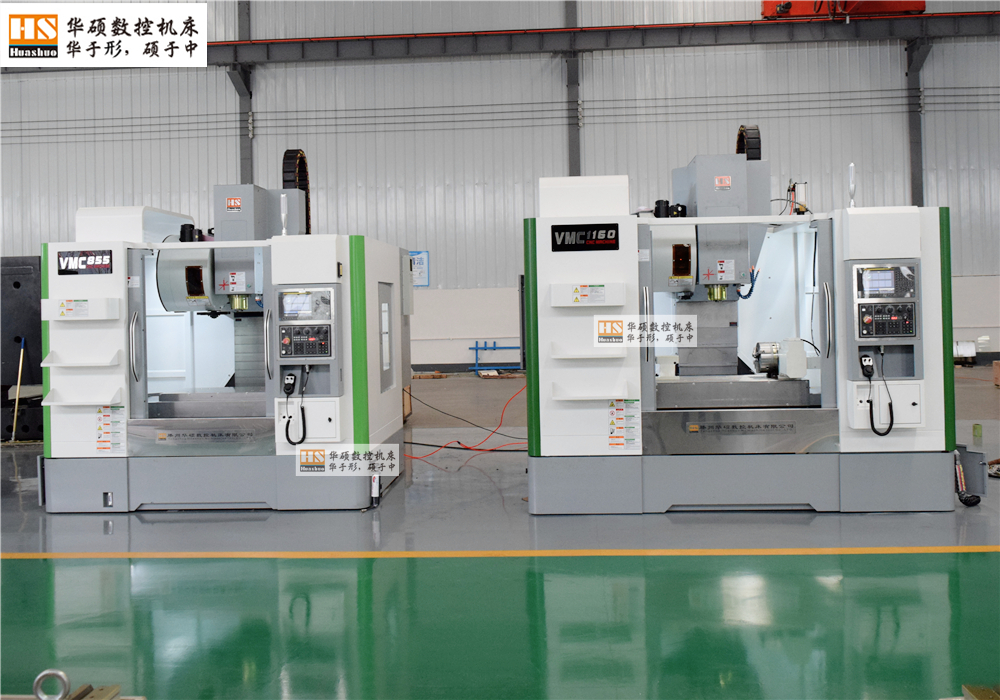

VMC1160立式加工中心

详细技术参数售前资料



概  述

立式加工中心主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件，可在一次装夹中连续完成铣、钻、扩、铰、镗、攻丝及二维三维曲面，斜面的精确加工，加工实现程序化，缩短了生产周期，从而使用户获得良好的经济效益。

一．功能及特点说明

1机床总体布局

VMC1160型立式加工中心采用立式框架布局，立柱固定在床身上，主轴箱沿立柱上下移动(Z向)、滑座沿床身纵向移动(Y向)、工作台沿滑座横向移动(X向)的结构。

床身、工作台、滑座、立柱、主轴箱等大件均采用高强度铸铁材料，这些大件采用三维计算机软件辅助优化设计，筋板布置合理，具有完善的热处理工艺过程来消除残余应力，保证整机具有足够的强度、刚性和高稳定性。

2系统

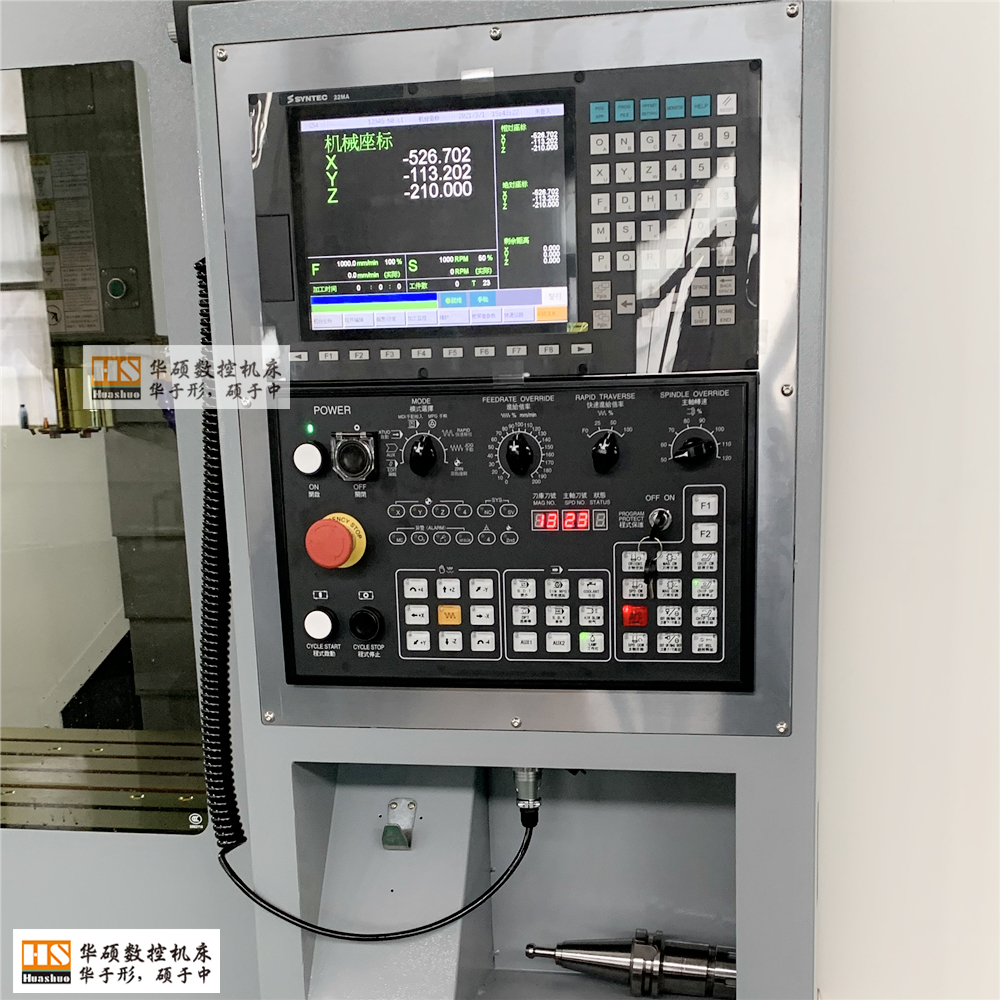

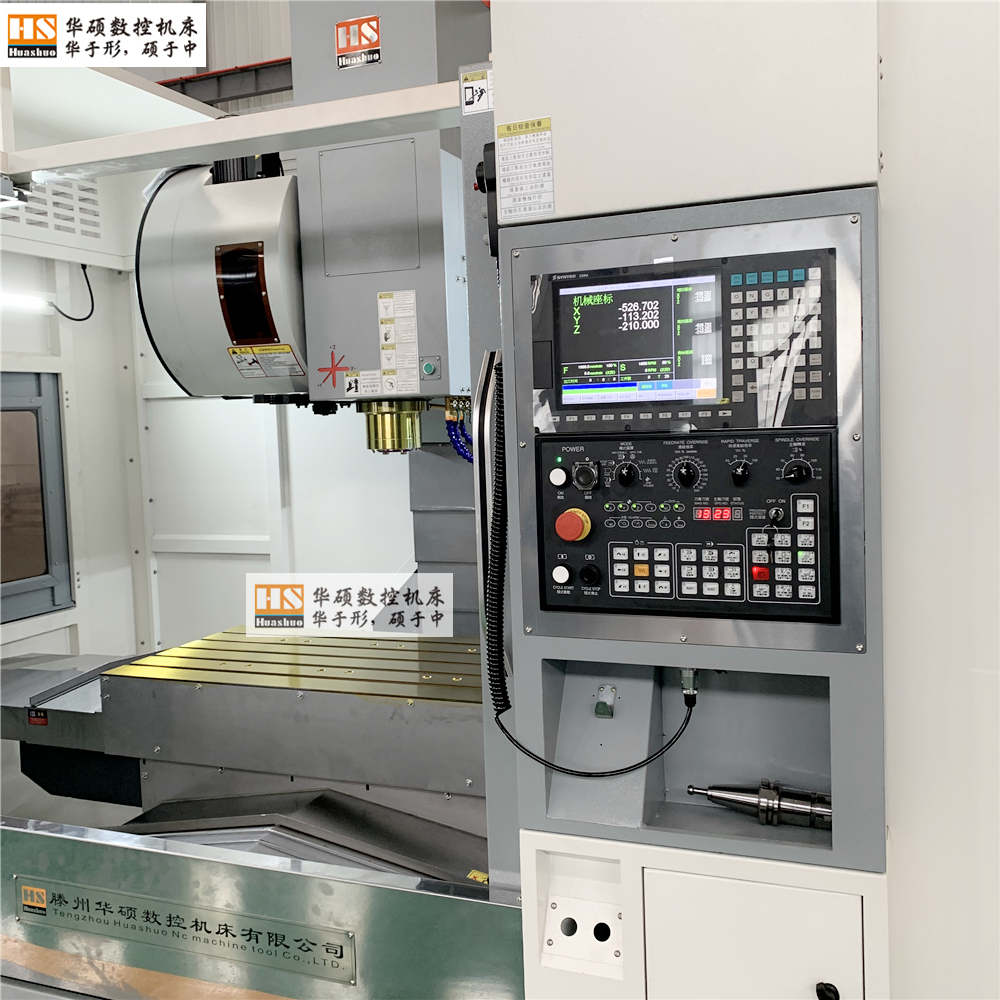

  数控系统标准配置KND2000或者广数25i控制系统及驱动，功能齐全，操作简便；标准RS-232通讯接口、USB插口及相关软件，具有DNC在线加工功能。

3拖动系统

X、Y、Z轴导轨副采用台湾上银45mm滚动直线滚柱导轨，动静摩擦力小，磨耗小定位精度高，灵敏度高，高速振动小，使用寿命长，具有互换性，伺服驱动性能优，提高机床的精度和精度稳定性。

X、Y、Z轴伺服电机经弹性联轴节与台湾高精度滚珠丝杠直联，减少中间环节，实现无间隙传动，进给灵活、定位准确，传动精度高。

Z轴伺服电机带有自动抱闸功能，在断电的情况下，能够自动抱闸将电机轴抱紧，使之不能转动，起到安全保护的作用。

4主轴组

主轴组采用台湾建椿主轴，转速8000rpm，外径150mm 机具有高精度，高刚性。轴承采用P4级主轴专用NSK轴承，整套主轴在恒温条件下组装完成后，均通过动平衡校正及跑合测试，提高了整套主轴的使用寿命及可靠性。

主轴在其转速范围内可实现无级调速，主轴采用电机内置编码器控制，可实现主轴定向和刚性攻丝功能。

5刀库

采用台湾德速圆盘24把刀库，安装在立柱侧面，换刀时刀盘由气缸推动左右移动，气缸配有接近开关保证换刀位置准确，刀盘到达换刀位置后，主轴上下运动实现还刀和抓刀，换刀过程简单可靠。

6切削冷却系统

配备大流量冷却泵及大容量水箱，充分保证循环冷却，冷却泵功率为450W 、28L/min大流量冷却泵，充分提供冷却。

主轴箱端面配有冷却喷嘴，既可以水冷也可以风冷，并且随意切换。

配置清洁气枪，用来清洁机床。

7气动系统

气动三联件能够过滤气源中的杂质和水分，防止不纯净的气体对机床部件损伤和腐蚀。电磁阀组通过PLC程序控制，保证主轴松刀、主轴中心吹气、主轴夹刀、主轴风冷等动作能够快速准确的完成。

8机床防护

机床采用符合安全标准的防护间，既防止冷却液飞溅、又保证操作安全、外观宜人。机床各导轨均有防护罩，防止切屑、冷却液进入机床内部、使导轨和滚珠丝杠免受磨损和腐蚀.

9润滑系统

导轨、滚珠丝杠副均采用中央集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减少了摩擦阻力，提高了运动精度，保证了滚珠丝杠副和导轨的使用寿命。

10排屑系统 （选配）

加工过程中产生的铁屑直接落到防护间上，防护内部斜面结构使得铁屑很顺利的滑落到排屑槽里，然后通过抽屉取出。

   11机床工作条件

(1)电源：380V±10%  50HZ±1%  三相交流电

(2)使用温度：5℃-40℃

(3)最佳环境温度：15℃-25℃

(4)相对湿度：40-75%

(5)气源压力：0.5-0.7Mpa

二、主要技术参数

项　目 内　容 单　位 数　值

工作台 工作台面积 mm 1200×600

T型槽 mm 5-18-100

最大承重 Kg 800

行　程 移动范围  X、Y、Z  mm 1100×600×600

主轴鼻端至工作台距离 mm 120-720

主轴中心至立柱导轨面距离 mm 650

进　给 快速移动速度 X、Y、Z m/min 36/34/34/min

切削进给速度 X、Y、Z mm/min 10~10000mm/min

主　轴 主轴锥孔 BT40-150

主轴转速 r/min 0-8000pm

主轴功率 kw 交流伺服11

刀　库 刀库容量 把 24

最大刀具重量 kg 6kg

最大刀具尺寸 mm φ130×300

精　度 定位精度X/Y/Z mm ±0.008

重复定位精度X/Y/Z mm ±0.0075

三、机床标准配置

序号 名称 备注

1 系       统： KND伺服系统;

2 主  电  机： KND2000配套11KW伺服电机;

3 进 给 电 机： KND伺服电机。

4 主       轴： 台湾8000rpm高速高精密主轴单元。

5 丝       杠： 台湾上银精密滚珠丝杠。

6    刀       库： 台湾德速圆盘刀库，刀库容量24把刀

7 机床照明工作灯 13 主轴锥孔：BT40 7/24

8 主轴锥孔清洁空气 14 三色警示灯

9 切屑液系统 15 分离式手轮

10 外挂高压式清洁气枪 16 全防护（不含顶面）

11 地基垫铁及调整螺栓 17 电器柜冷热交换器

四、机床部件明细表

1 控制系统    北京凯恩帝或者广数，新代，西门子，三菱发那科等选配

2 主轴单元 台湾建椿

3 主轴轴承 日本NSK

4 丝杠轴承 德国FAG

5 滚珠丝杠 台湾

6 直线导轨 上银/银泰

7 刀库 台湾冈田/德速

8 润滑系统 日本河谷

9 电气柜空调 迪奥特 选配

10 主要电气元件 德力西

11 水泵 裕精/诺克

12 联轴器 金桥通

注：以上参数仅供参考，如有变更恕不另行通知
